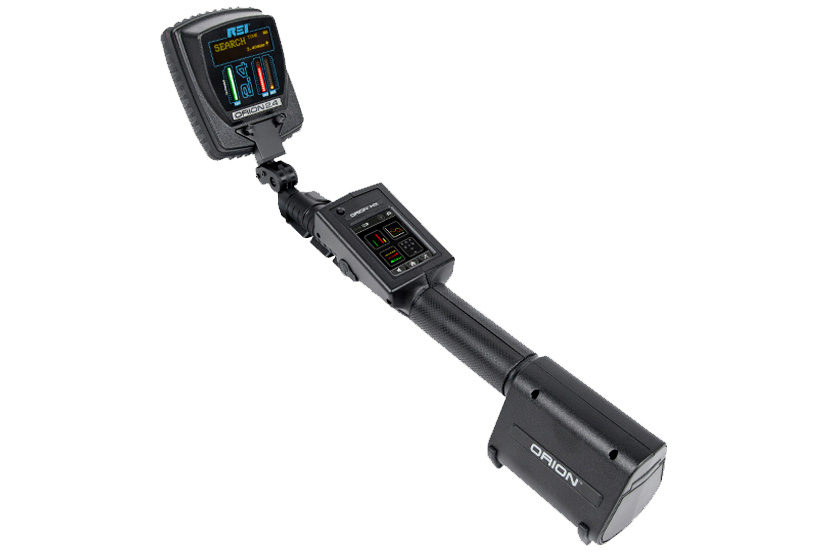

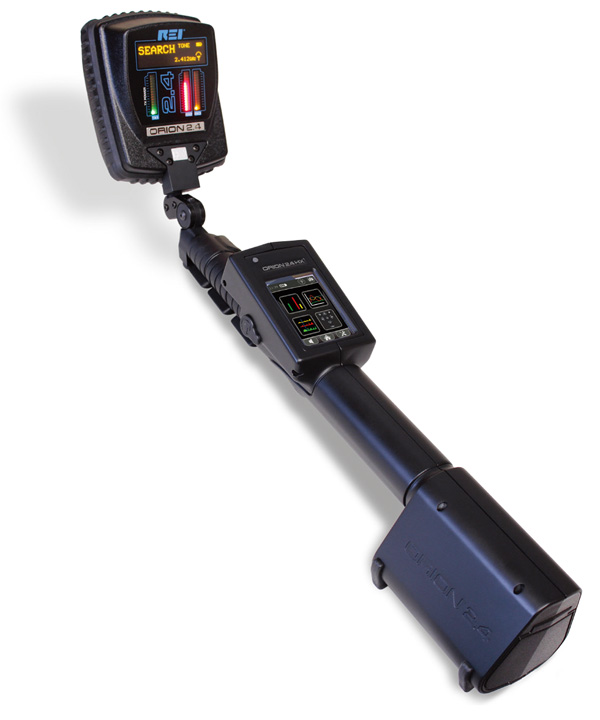

美国（REI）Orion 2.4HX非线性节点探测器

一、产品概况：

       Orion2.4HX是美国REI公司研制的非线性节点探测器，能够对所有电子设备进行探测。OLED触摸显示屏直观显示被探测物属性，具有探测能力强、灵敏度高、轻巧便携等特点。无论电子设备是否开机，设备无线发射或者有线传输，Orion2.4HX都能够探测并定位。本产品依据功率差异分为3.3 W和6.6W两款。

二、产品特点：

l 符合人体力学设计，产品轻巧便携；

l 宽带宽发射信号：1.25MHz 有效提高探测度；

l OLED显示屏：显示完整的射频传输，包括二次和三次谐波；

l 可调高增益：高增益提供大的探测距离和探测能力；

l -140dBm接收器：接收返回的谐波信号；

l 视频显示：使操作者注于探测目标，并同步视频显示；

l 圆化发射及接收探头，无任何外露线路或电缆。

l 采用电池，续航时间大于4小时；

l 轻便设计：组装简单，整机仅仅1.4 KG。

三、技术规格：

l 发射器：

v 发射调制：数字1.25 MHz带宽；

v 频段：2.404GHz~2.472GHz；

v 发射功率：3.3 W和6.6 W；

v 功率控制：手动或自动控制。

l 接收器：
           同时接收第二和第三谐波。

l 相关数字：

v 频段：发射频段（2.404GHz~2.472GHz）;

v 二次谐波（4.808GHz~4.944GHz）;

v 三次谐波（7.212GHz~7.416GHz）；

v 灵敏度：-140 dBm；

l 显示：OLED触摸显示屏，实时显示发射功率、谐波波形图、DSP增益、设备信息等。

l 电池：

v 输入AC 24 V，50~60赫兹；

v 运行时间：每节电池>4小时；

v 充电时间：每节电池2.5小时 ；

v 电池：锂离子充电电池（2节）。

l 物理规格：

v 箱体尺寸：15.9×37.8 × 47.0 cm

v 延伸长度：40.6~129.5 cm

v 主机尺寸：57×9 ×7.5 cm

v 整体伸长长度：148 cm

v 包装箱及配件重量：5.4 KG

v 主机重量：1.4 KG
